Memahami Tegangan Vcom pada Layar LCD

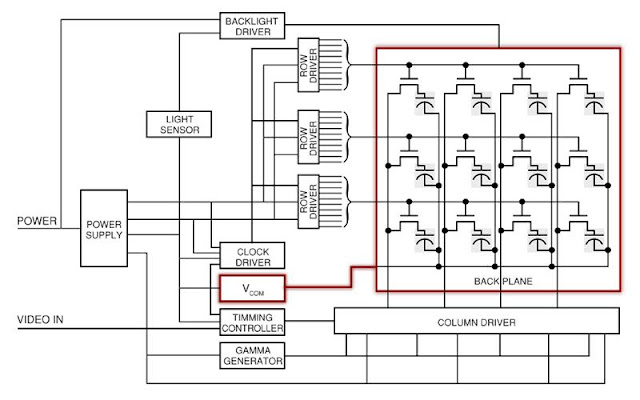

Apa itu tegangan Vcom? Panel kaca LCD berisi ratusan ribu pixel-pixel LCD, dimana backplate (semacam chasisnya) tidak dihubungkan langsung ke ground, tetapi diberi tegangan sekitar 6-7v yang dinamakan Vcom. Kenapa diperlukan tegangan Vcom? Hampir mirip dengan CRT, layar LCD juga mempunyai semacam gangguan yang dinamakan ‘flicker”. Untuk CRT solusinya adalah dengan teknologi yang dinamakan “interlaced scanning”. Sedang untuk LCD adalah dengan pemberian tegangan Vcom untuk meminimalkan gangguan flicker. Gbr.1 Sambungan tegangan Vom Apakah tegangan Vcom sama pada semua layar LCD ? Untuk tipe panel yang samapun tidak sama. Masing-masing membutuhkan teganganVcom yang berbeda-beda (walaupun hanya selisih sedikit sekali). Ini tidak ada bedanya dengan tegangan screen pada CRT. Setiap CRT tegangan screen harus diajust sesuai dengan karakteristik individu tabung CRT. Hal ini disebabkan pabrik tidak dapat membuat CRT dengan karakteristik yang sama persis. Demikian halnya
